Pakiet programów CNC Generator, Symulator, SVG Studio i Studio NC

Strona prezentuje cztery narzędzia wspierające przygotowanie pracy na maszynach CNC. Założeniem pakietu było to, aby programy można było uruchamiać bezpośrednio w przeglądarce, bez instalowania dodatkowego oprogramowania na komputerze: Generator Reliefów tworzy modele i kody NC, Symulator Obróbki NC pozwala sprawdzić program przed uruchomieniem maszyny, SVG Studio służy do projektowania i poprawiania plików SVG, a Studio NC generuje kod CNC z grafiki wektorowej.

Tutaj możesz uruchomić każdy program pakietu od razu w przeglądarce, bez instalacji. Wybierz moduł, którego teraz potrzebujesz:

Generator Reliefów reliefy, STL i kody NC Symulator NC kontrola obróbki przed startem SVG Studio projektowanie i edycja SVG SVG Studio CNC G-code z plików SVG

Co oferują programy zawarte w pakiecie?

Pakiet łączy cztery programy, które razem pomagają przejść od pomysłu albo grafiki źródłowej do sprawdzonego programu dla maszyny CNC. Najważniejsze założenie było proste: użytkownik ma wejść na stronę i uruchomić potrzebne narzędzie w przeglądarce, bez instalacji programu, sterowników czy dodatkowych pakietów. Możesz przygotować relief ze zdjęcia, zaprojektować prostą grafikę SVG, przeliczyć kontury na G-code, a potem sprawdzić obróbkę w symulatorze przed uruchomieniem maszyny.

uruchamiać programy bezpośrednio w przeglądarce, bez instalacji na komputerze,
tworzyć reliefy ze zdjęć, map głębi, map wysokości i modeli STL,
projektować i poprawiać pliki SVG z warstwami, tekstem, symbolami i prostymi kształtami,
wektoryzować obrazy rastrowe oraz kontrolować wynik konwersji w dużym podglądzie,
generować programy NC dla reliefów oraz G-code z konturów SVG,
ustawiać rozmiar materiału, położenie projektu, głębokości, posuwy i Z bezpieczne,
dodawać prostokąt wycinania przy pracy z plikami SVG,
edytować programy NC i sprawdzać ich przebieg w symulatorze,
korzystać z pomocy HTML opisującej funkcje SVG Studio i Studio NC.

Dzięki temu nie musisz traktować każdego programu osobno. Generator przygotowuje reliefy, SVG Studio porządkuje grafikę wektorową, Studio NC zamienia SVG na kod maszyny, a Symulator NC pozwala obejrzeć i skontrolować obróbkę przed wykonaniem jej na realnym materiale.

Cztery moduły pracy

Generator Reliefów: zdjęcia, STL, mapy głębi i kody NC.
Symulator NC: podgląd obróbki, przekroje i kontrola programu.
SVG Studio: projektowanie, wektoryzacja, warstwy, tekst i symbole.
SVG Studio CNC: G-code z SVG, grawerowanie i wycinanie.

Generator Reliefów CNC

Program umożliwia przygotowanie reliefów przeznaczonych do obróbki na obrabiarkach CNC. Dane mogą pochodzić z fotografii, map głębi lub modeli STL. Wbudowane narzędzia pozwalają przygotować materiał do obróbki bez konieczności korzystania z zewnętrznych aplikacji.

Generowanie kodów NC

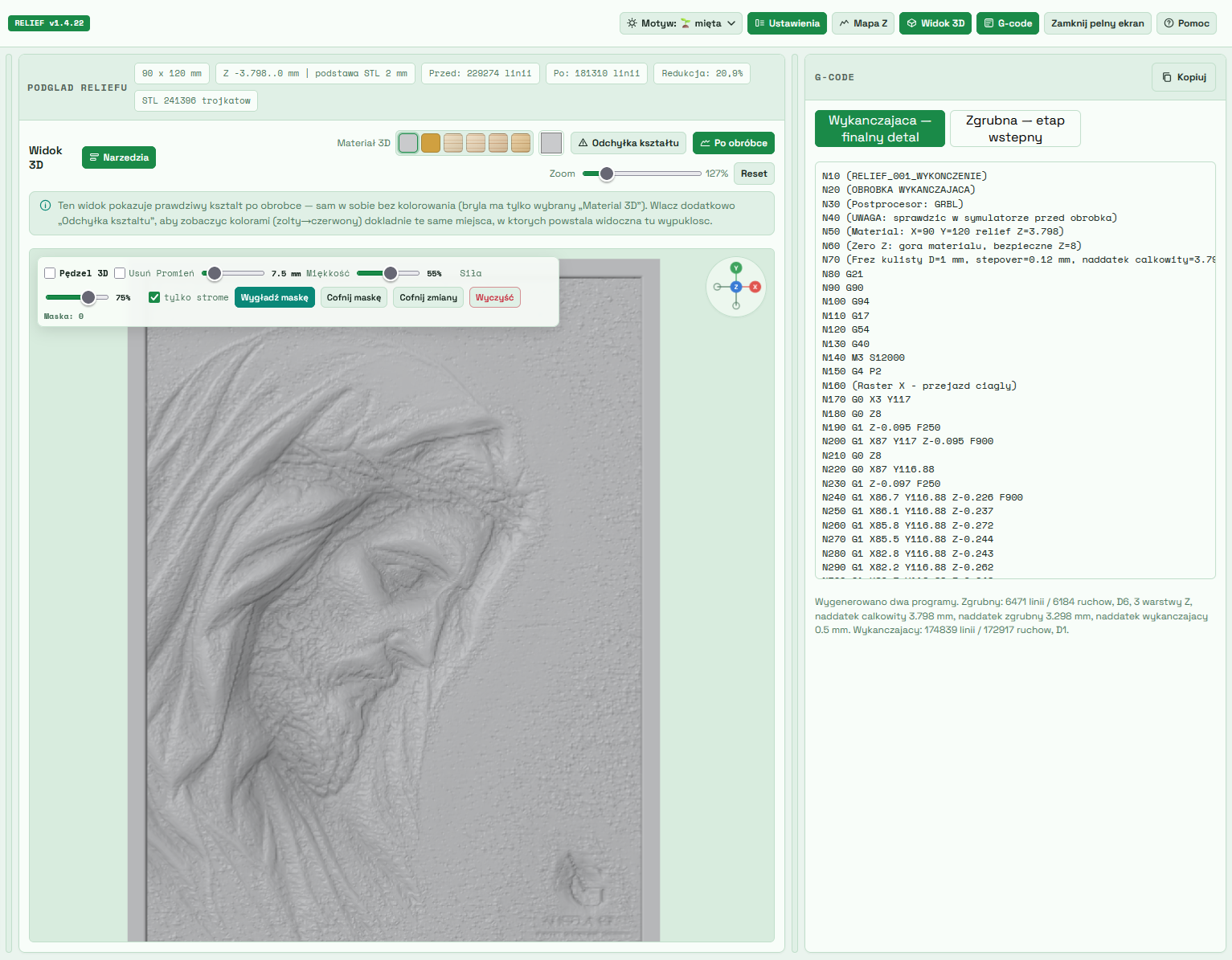

Generator automatycznie wyznacza ścieżki narzędzia dla reliefów wykonywanych na frezarkach CNC. Możliwe jest przygotowanie programów dla obróbki zgrubnej oraz wykańczającej z wykorzystaniem różnych średnic frezów.

automatyczne generowanie ścieżek,
dobór parametrów obróbki,
obsługa wielu narzędzi,
podgląd trajektorii przed zapisaniem programu.

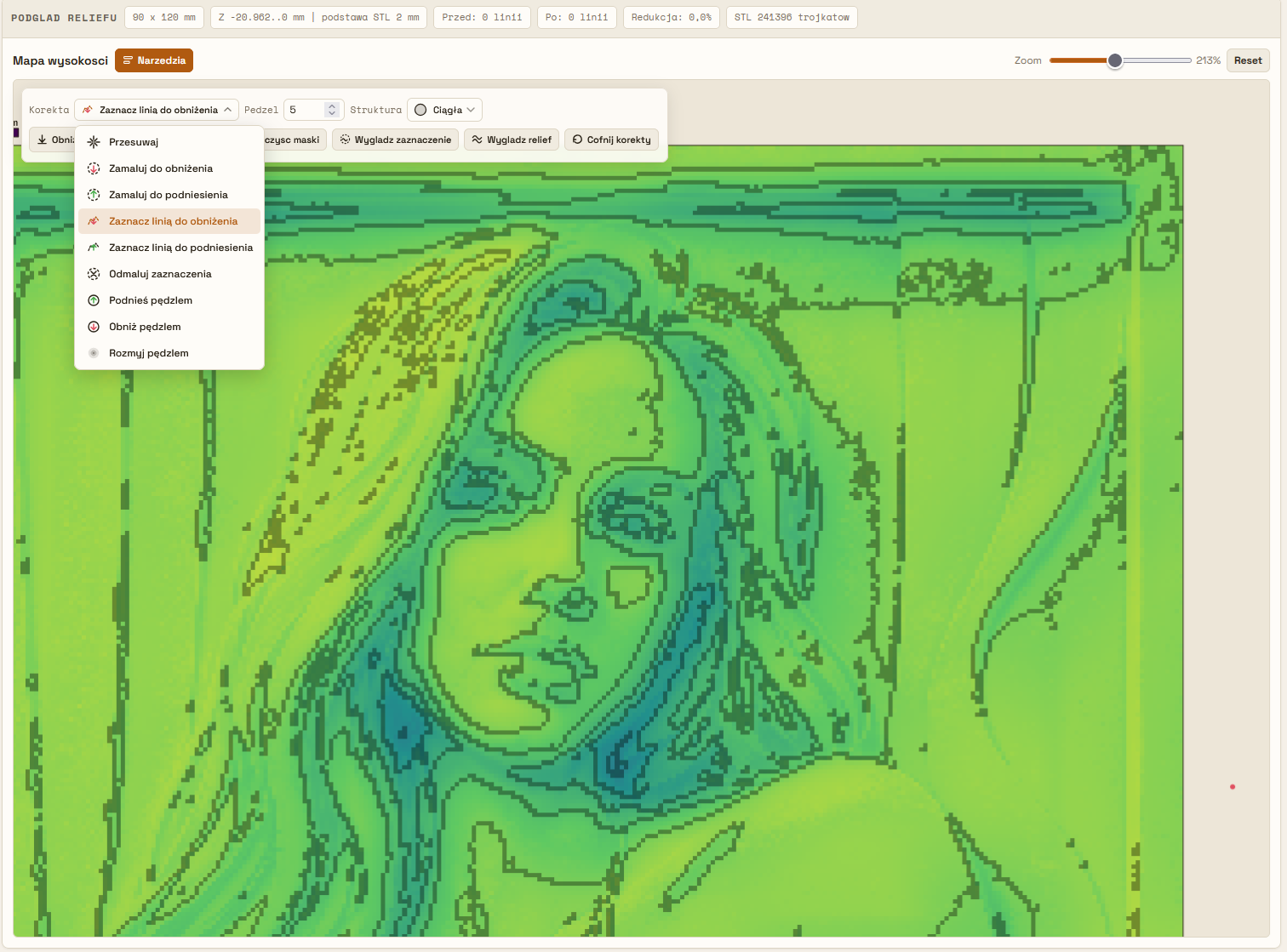

Korekcja map wysokości

Przed wygenerowaniem ścieżek narzędzia mapa wysokości może zostać dowolnie zmodyfikowana. Program udostępnia zestaw narzędzi umożliwiających lokalną edycję wybranych fragmentów reliefu bez konieczności korzystania z zewnętrznego programu graficznego.

rysowanie pędzlem,
zaznaczanie obszarów liniami,
lokalne podnoszenie powierzchni,
lokalne obniżanie powierzchni,
wyrównywanie wysokości,
wygładzanie przejść,
maskowanie wybranych obszarów.

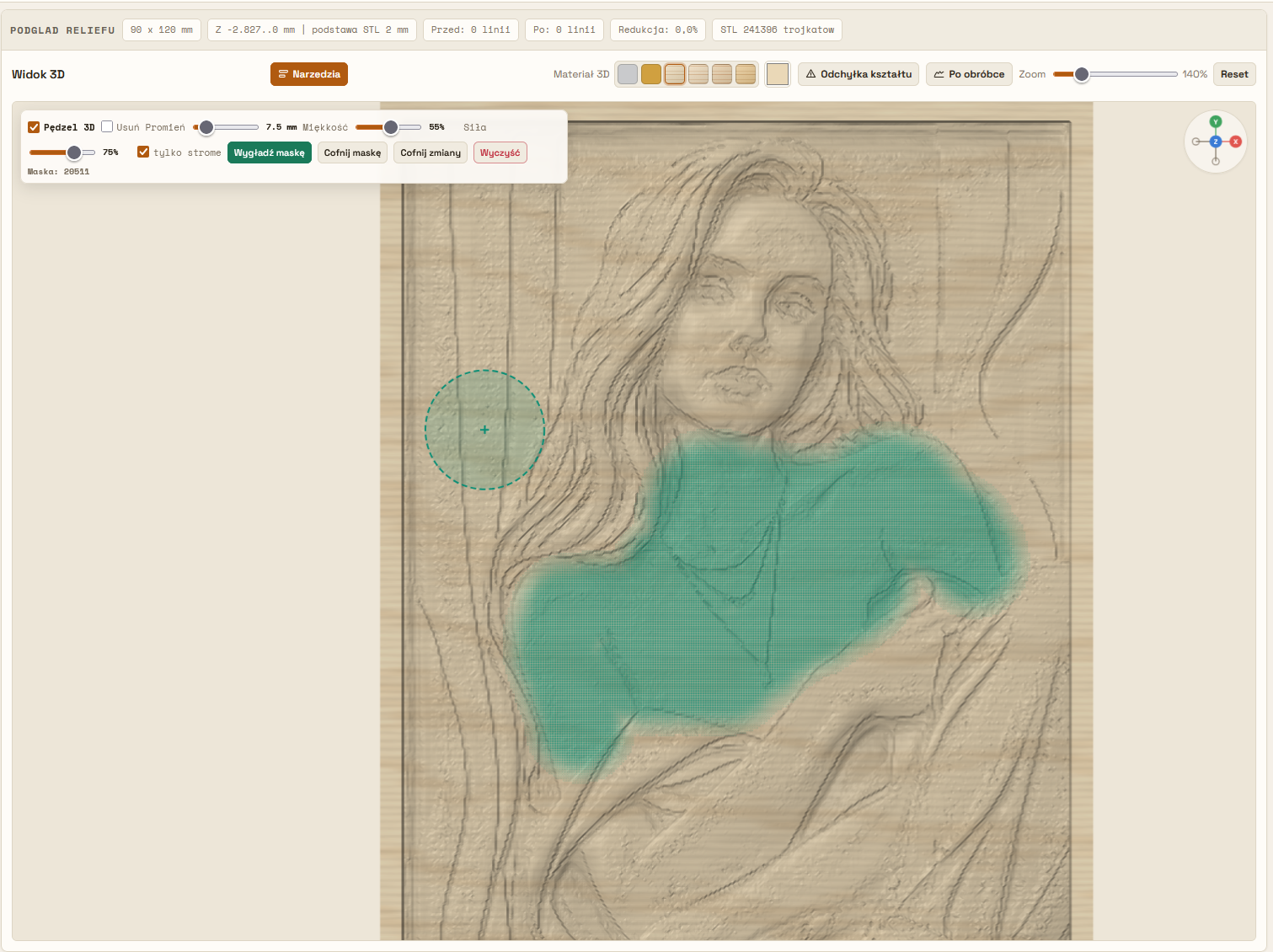

Bezpośrednia edycja reliefu

Po wygenerowaniu relief może być dalej obrabiany bezpośrednio w programie. Dzięki temu możliwe jest usunięcie niedoskonałości oraz przygotowanie modelu dokładnie do planowanej obróbki.

wygładzanie powierzchni płaskich,
wygładzanie stromych zboczy,
automatyczne usuwanie tła,
ręczne usuwanie tła,
lokalna korekcja szczegółów,
eliminacja artefaktów,
poprawa jakości reliefu.

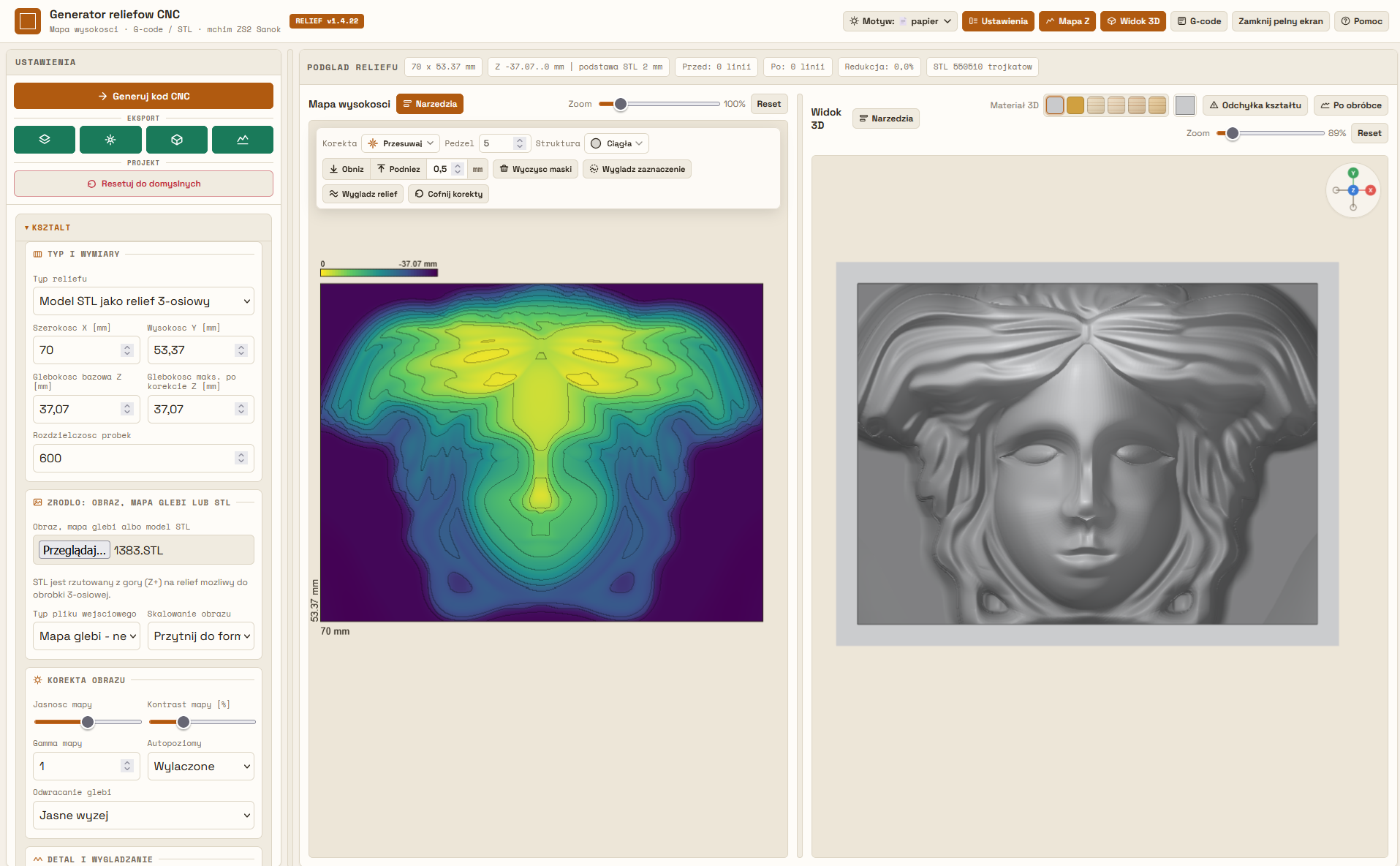

Import brył STL i 3MF — rzutowanie na relief

Generator umożliwia importowanie brył 3D w formacie STL i 3MF oraz wykonanie ich rzutu na mapę wysokości. Wybierz stronę modelu — przód, tył, z góry albo bok — która ma stać się powierzchnią reliefu. Program zamienia widoczne z tego kierunku wysokości na relief gotowy do obróbki 3-osiowej CNC.

import modeli STL i 3MF,
wybór kierunku rzutu: przód, tył, z góry, lewy lub prawy bok,
tworzenie mapy wysokości i reliefu z bryły 3D,
ustawianie wymiarów X/Y i głębokości reliefu,
przycinanie reliefu do potrzebnej głębokości.

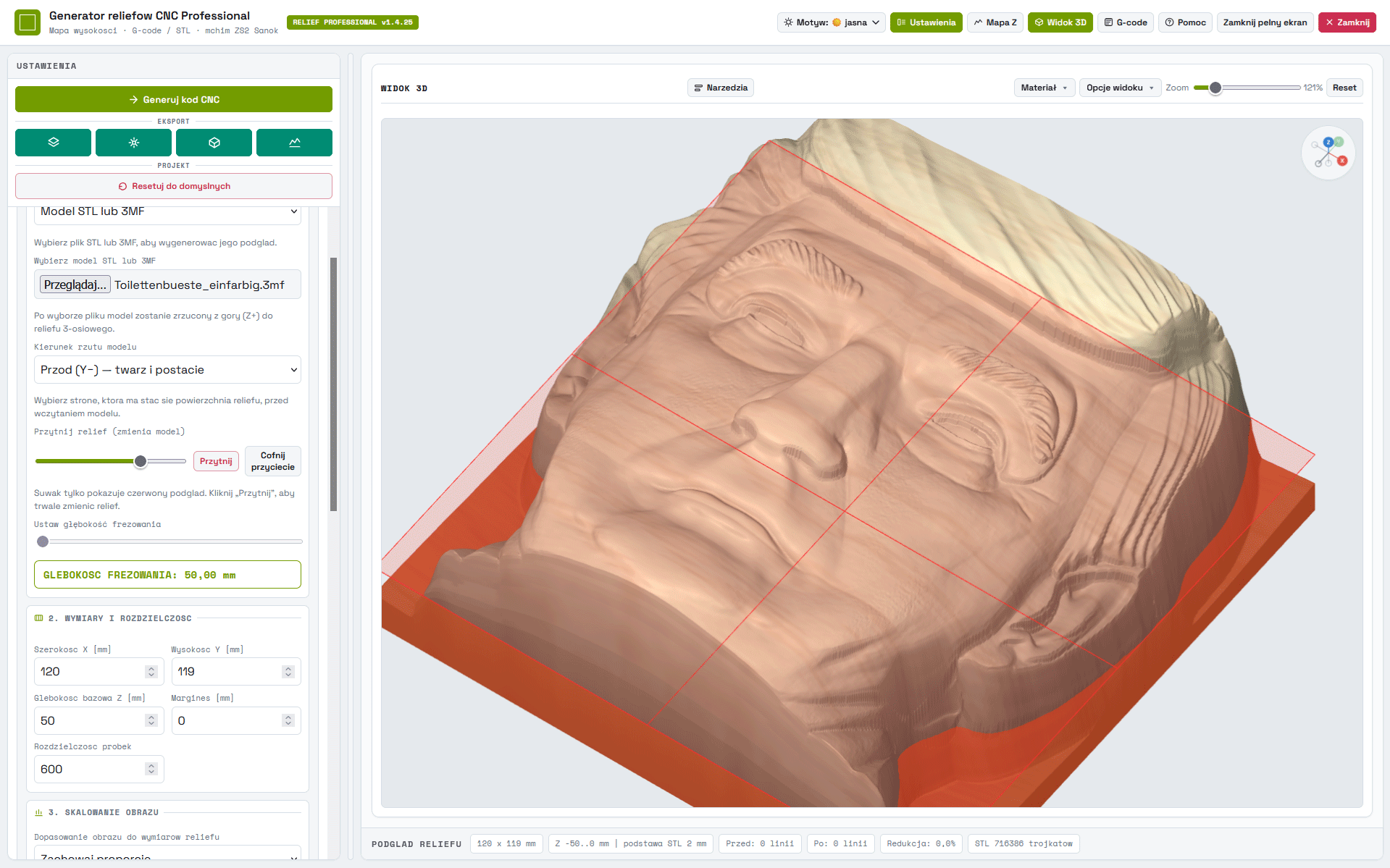

Ustawianie płaszczyzny przycięcia reliefu STL lub 3MF

Przycinanie reliefu i kontrola głębokości frezowania

Dla modeli STL i 3MF oraz map głębi można ograniczyć relief do potrzebnej wysokości. Czerwona płaszczyzna pokazuje miejsce przycięcia, a po zatwierdzeniu program tworzy płaską podstawę.

trwałe przycinanie reliefu do wskazanego poziomu,
cofnięcie przycięcia i powrót do pełnej głębokości,
żółta płaszczyzna odniesienia do ręcznego ustawienia dna frezowania,
jednoznaczny odczyt maksymalnej głębokości używany w G-code.

Płaska podstawa po przycięciu

Po zatwierdzeniu cięcia część reliefu poniżej płaszczyzny jest wyrównywana. Dzięki temu można przygotować płytki relief do obróbki zgrubnej i wykańczającej bez frezowania pełnej wysokości oryginalnego modelu.

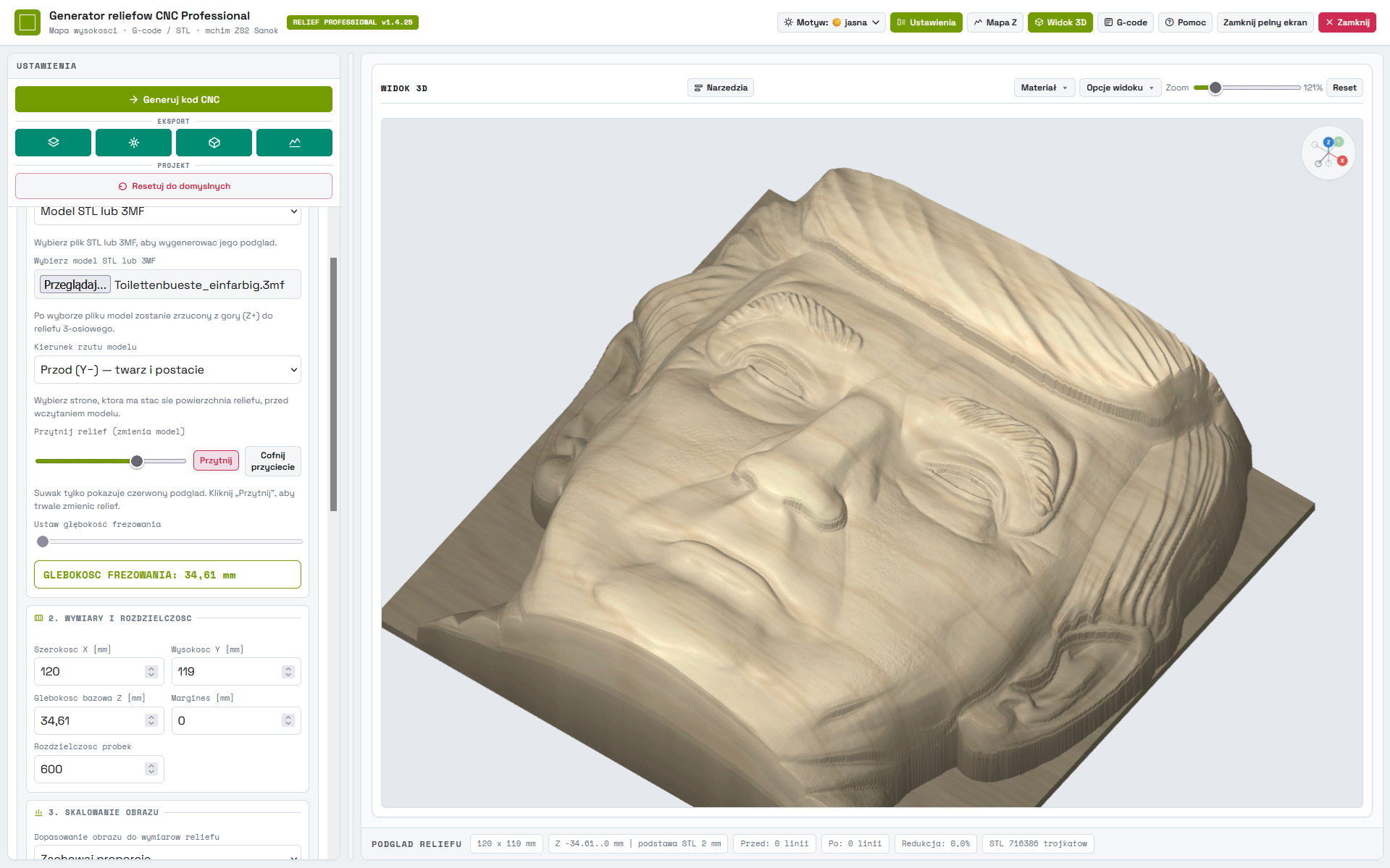

Relief STL lub 3MF po przycięciu z płaską podstawą

Analiza przekrojów reliefu

W Widoku 3D można przesuwać płaszczyznę przekroju prostopadłą do osi X albo Y.

Przekrój teoretyczny reliefu można porównywać z przekrojami rzeczywistymi po obróbce zgrubnej i wykańczającej. Dzięki temu łatwo sprawdzić, gdzie średnica oraz kształt frezu ograniczają odwzorowanie detalu.

przekrój X–Z, przesuwany po osi Y,
przekrój Y–Z, przesuwany po osi X,
porównanie profilu teoretycznego z obróbką zgrubną,
porównanie profilu teoretycznego z obróbką wykańczającą.

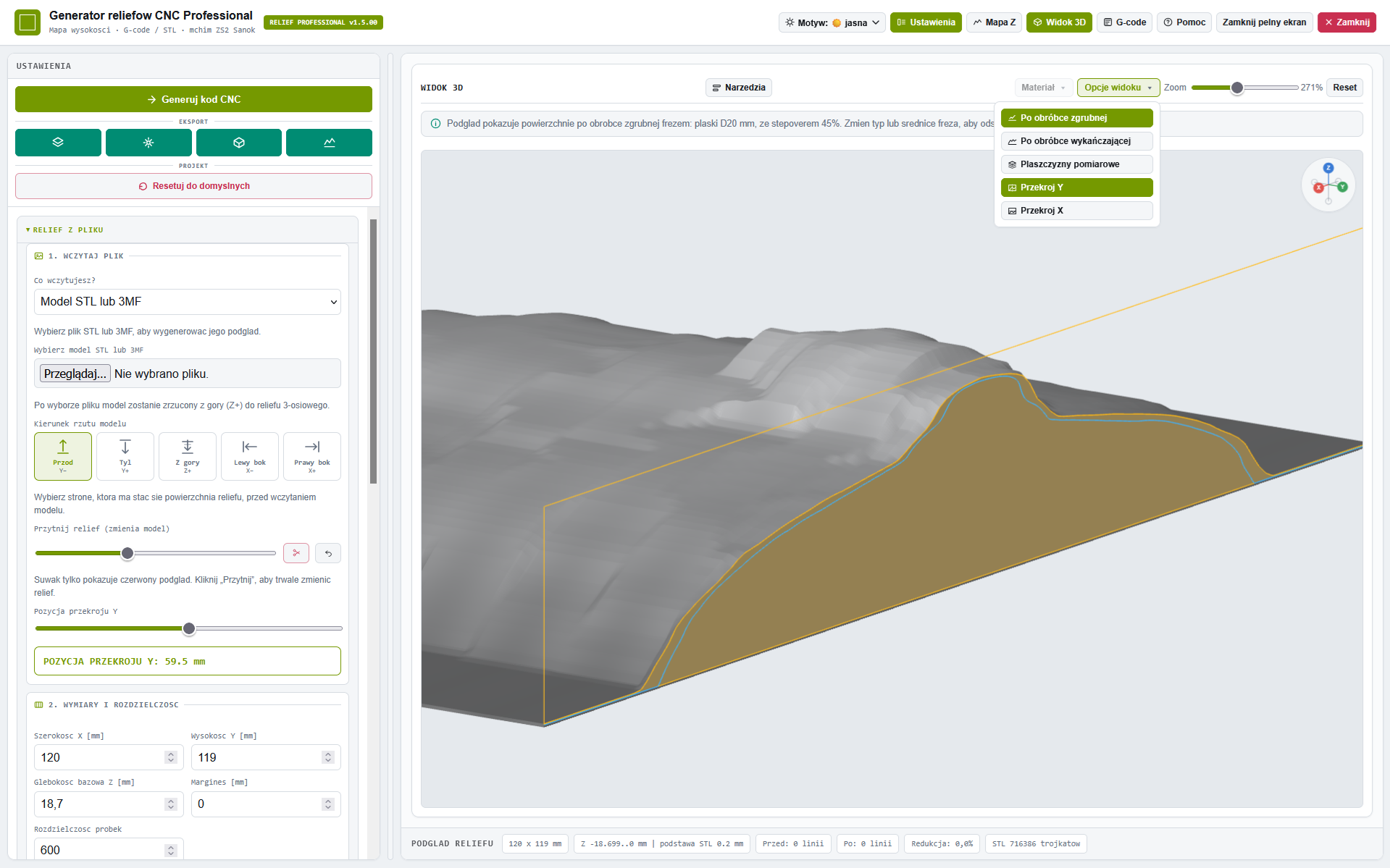

Analiza przekroju reliefu prostopadłego do osi Y

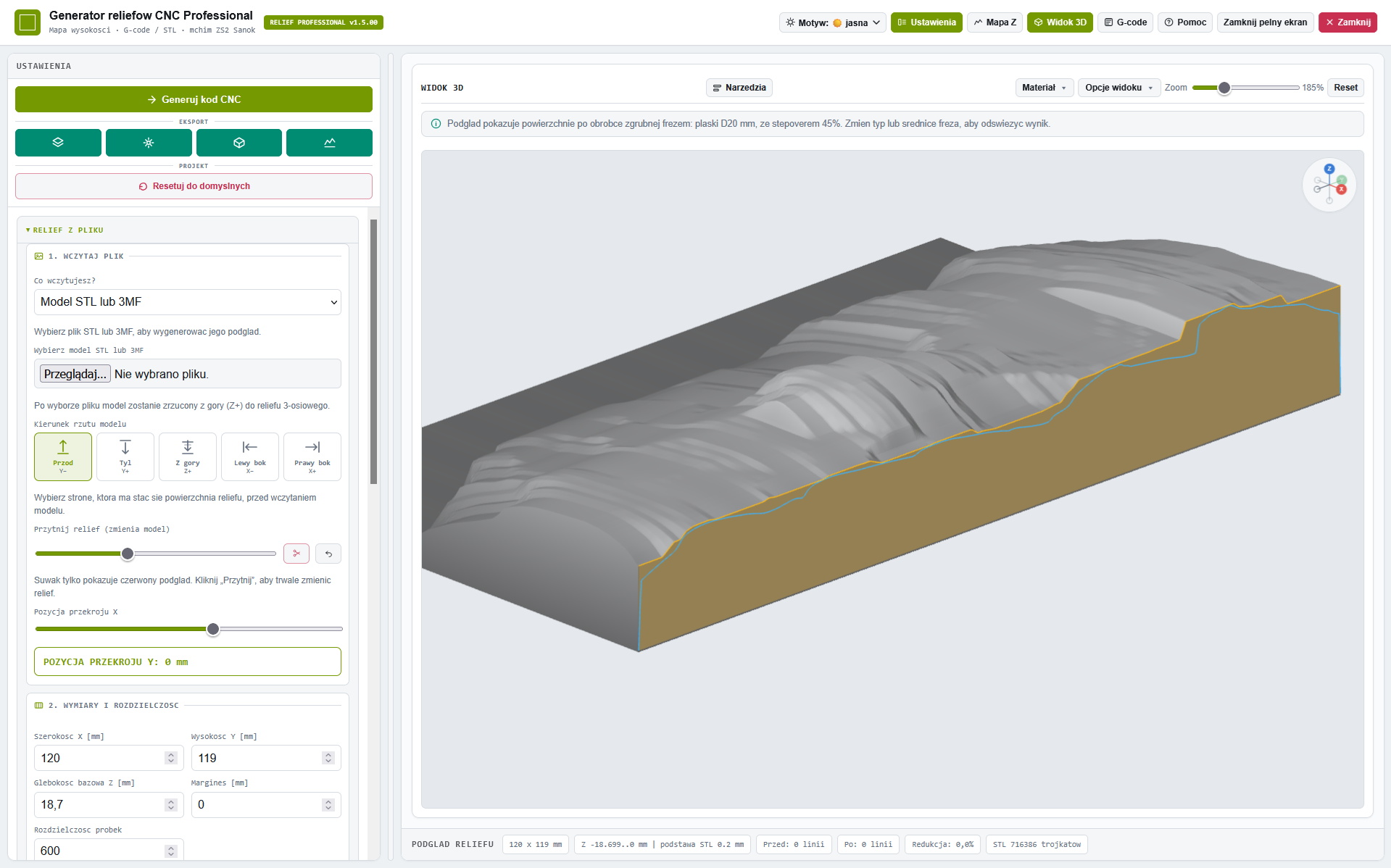

Analiza przekroju reliefu prostopadłego do osi X

Kontrola różnic po frezowaniu

Kolorowy zarys pokazuje profil pozostający po wybranym etapie obróbki. Zestawienie go z profilem teoretycznym pozwala dobrać frez i parametry przejść zanim powstanie program NC.

Tworzenie reliefów z fotografii

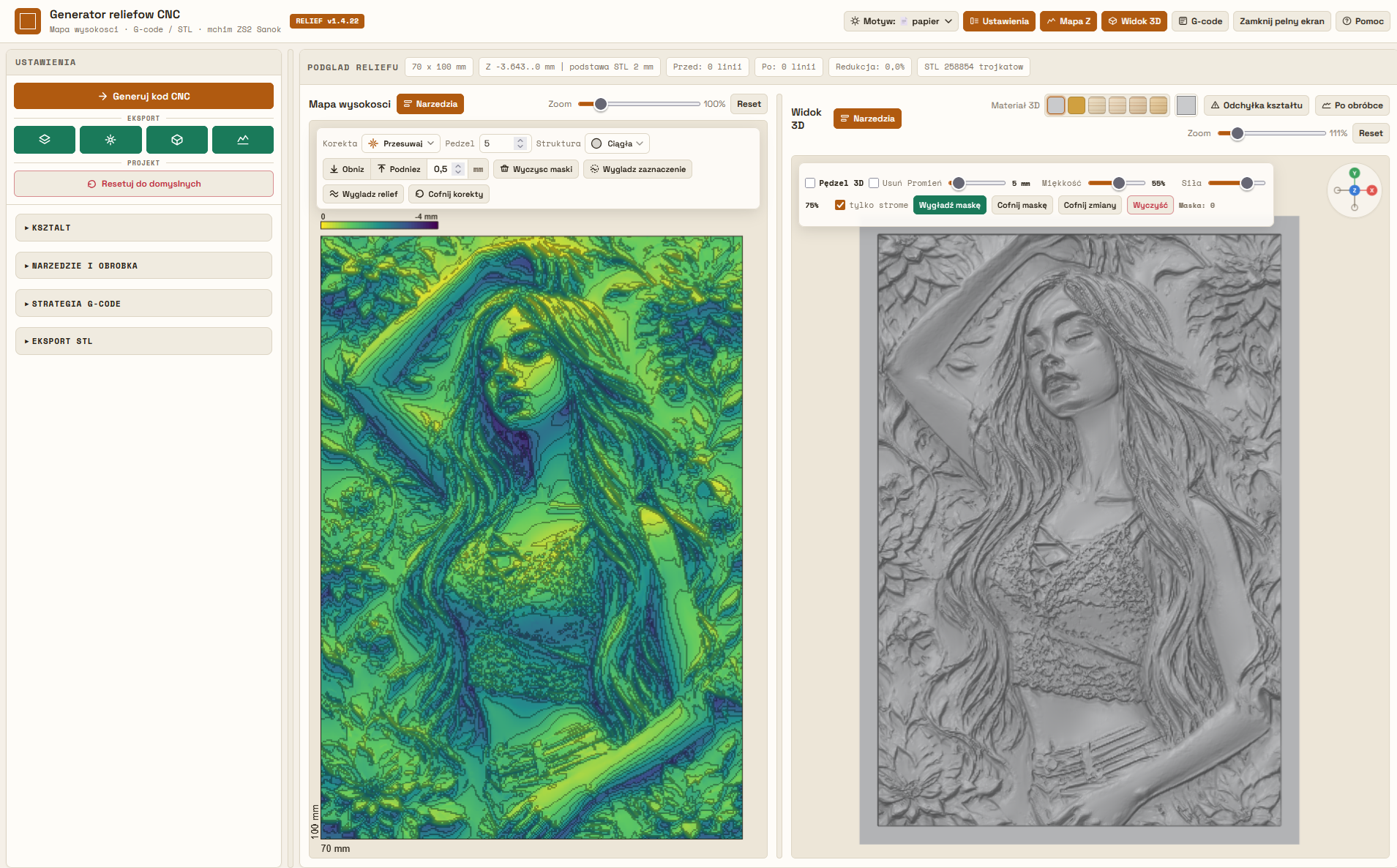

Program umożliwia przygotowanie reliefów bezpośrednio z fotografii. Wbudowane narzędzia pozwalają poprawić obraz jeszcze przed wygenerowaniem modelu wysokości.

regulacja jasności,
regulacja kontrastu,
korekcja poziomów,
zmiana głębokości reliefu,
podgląd efektów w czasie rzeczywistym.

Relief teoretyczny i rzeczywisty

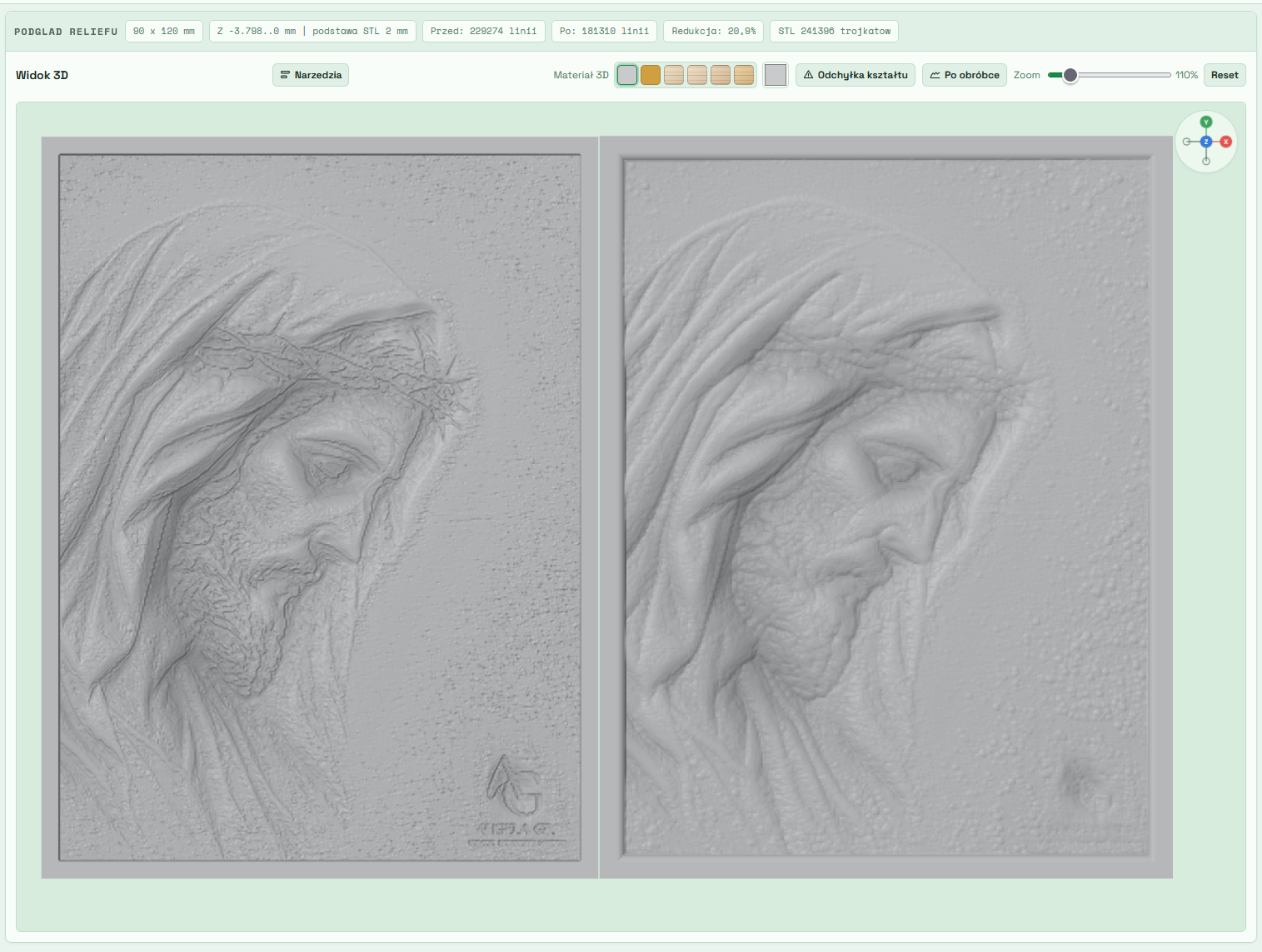

Program umożliwia porównanie idealnego modelu reliefu z przewidywanym efektem obróbki uzyskanym dla wybranego frezu. Dzięki temu użytkownik może ocenić jakość odwzorowania jeszcze przed wygenerowaniem kodu NC.

porównanie modeli,
ocena utraty szczegółów,
analiza jakości powierzchni,
optymalizacja procesu obróbki.

Symulator Obróbki NC

Symulator umożliwia analizę procesu obróbki jeszcze przed uruchomieniem obrabiarki. Program może wczytywać istniejące programy NC lub tworzyć nowe programy bezpośrednio w edytorze.

Tworzenie i edycja programów NC

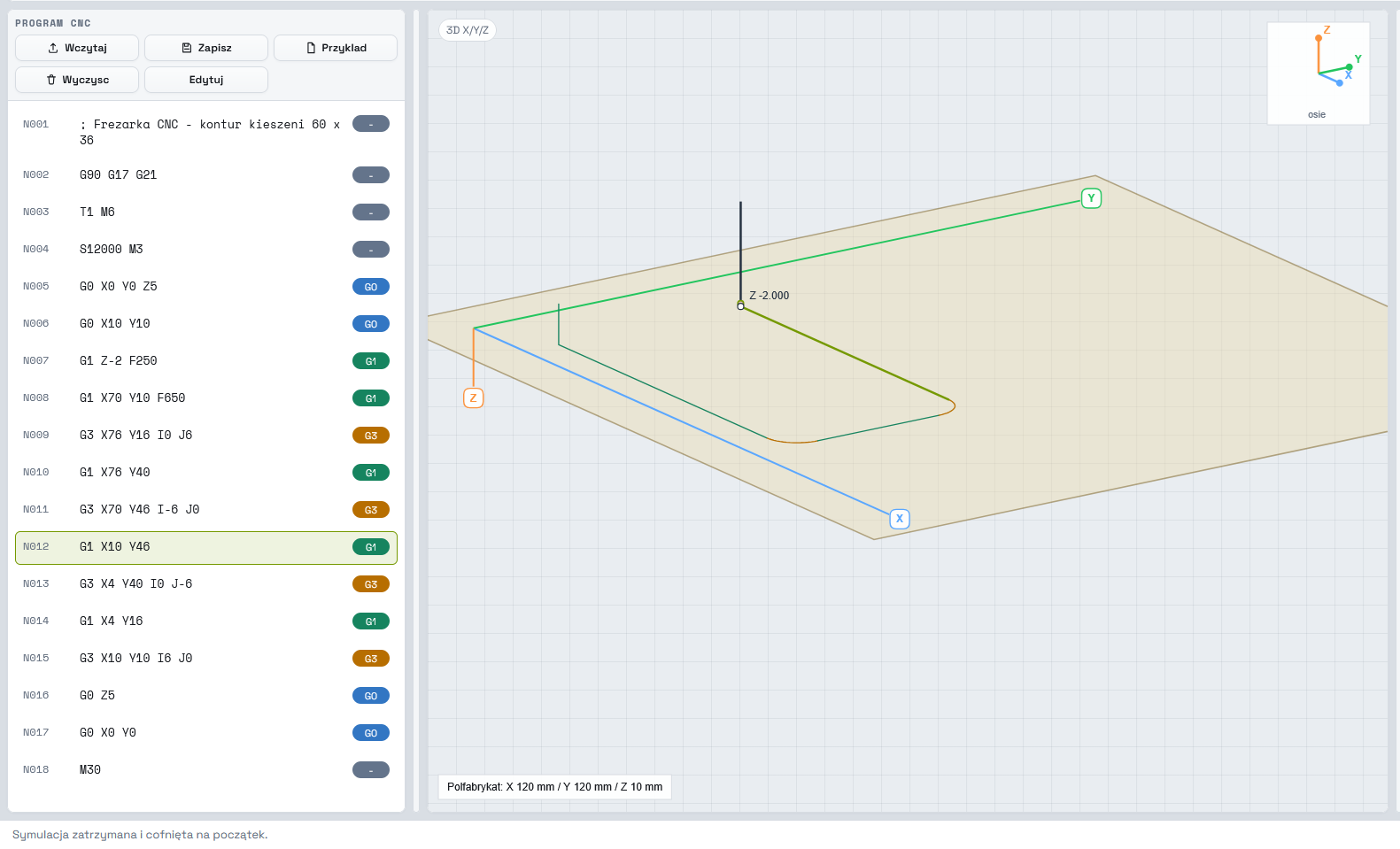

Program posiada wbudowany edytor umożliwiający tworzenie nowych programów oraz modyfikowanie już istniejących kodów NC.

tworzenie programów NC,
edycja istniejących programów,
numeracja bloków,
szybkie wyszukiwanie linii,
podświetlanie wykonywanego bloku,
obsługa standardowych kodów G i M.

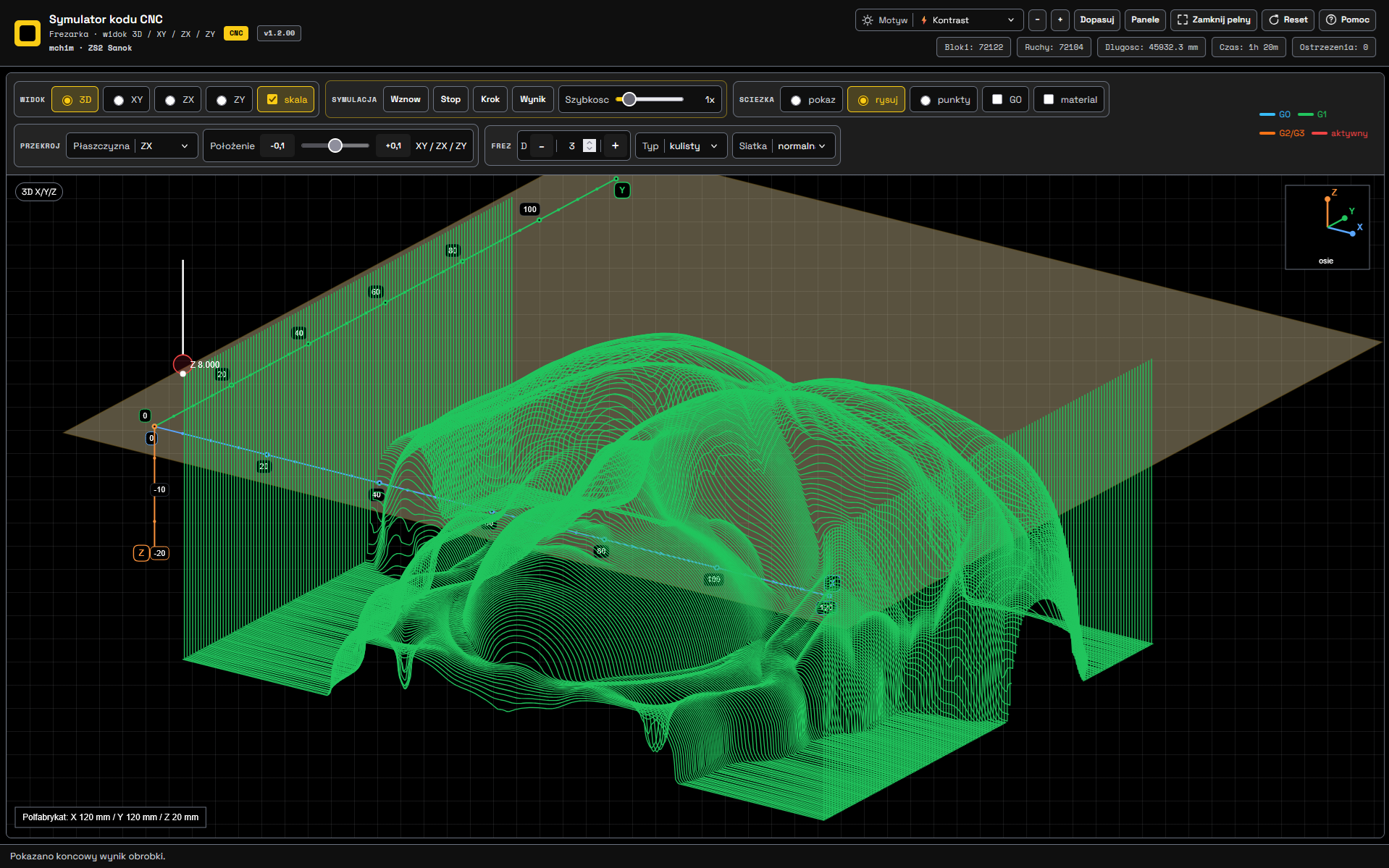

Dwa tryby symulacji

Symulacja może być wykonywana w dwóch niezależnych trybach pracy. Użytkownik może obserwować ruch narzędzia lub zmieniający się półfabrykat.

widok ścieżki narzędzia,
widok obrabianego materiału,
przełączanie widoków podczas pracy,
obracanie modelu 3D,
powiększanie i przesuwanie widoku.

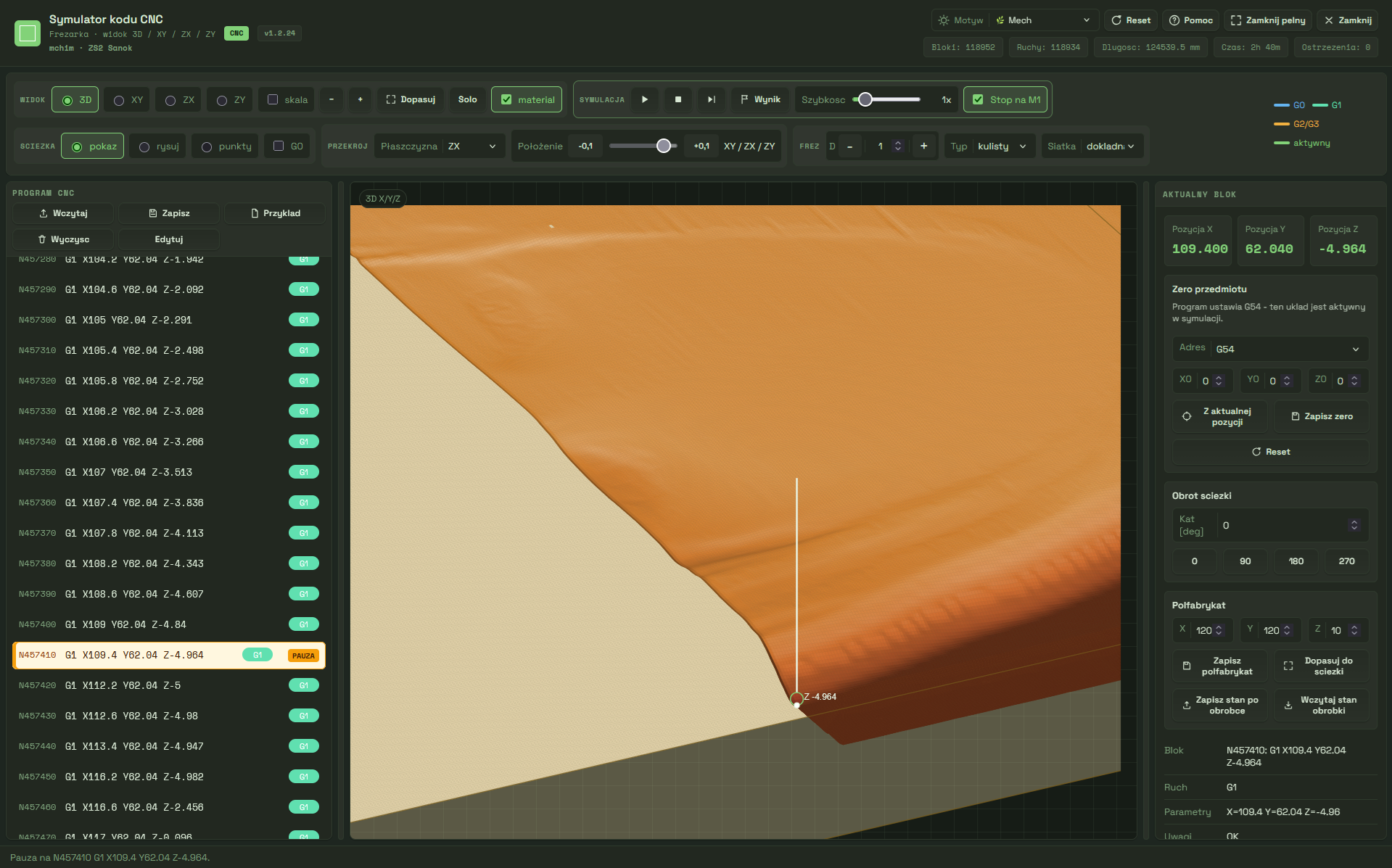

Symulacja automatyczna i krokowa

Program umożliwia przeprowadzanie pełnej symulacji automatycznej lub analizę programu blok po bloku.

uruchamianie krokowe,
automatyczna symulacja,
zmiana prędkości odtwarzania,
wstrzymywanie symulacji,
powrót do wybranego miejsca programu.

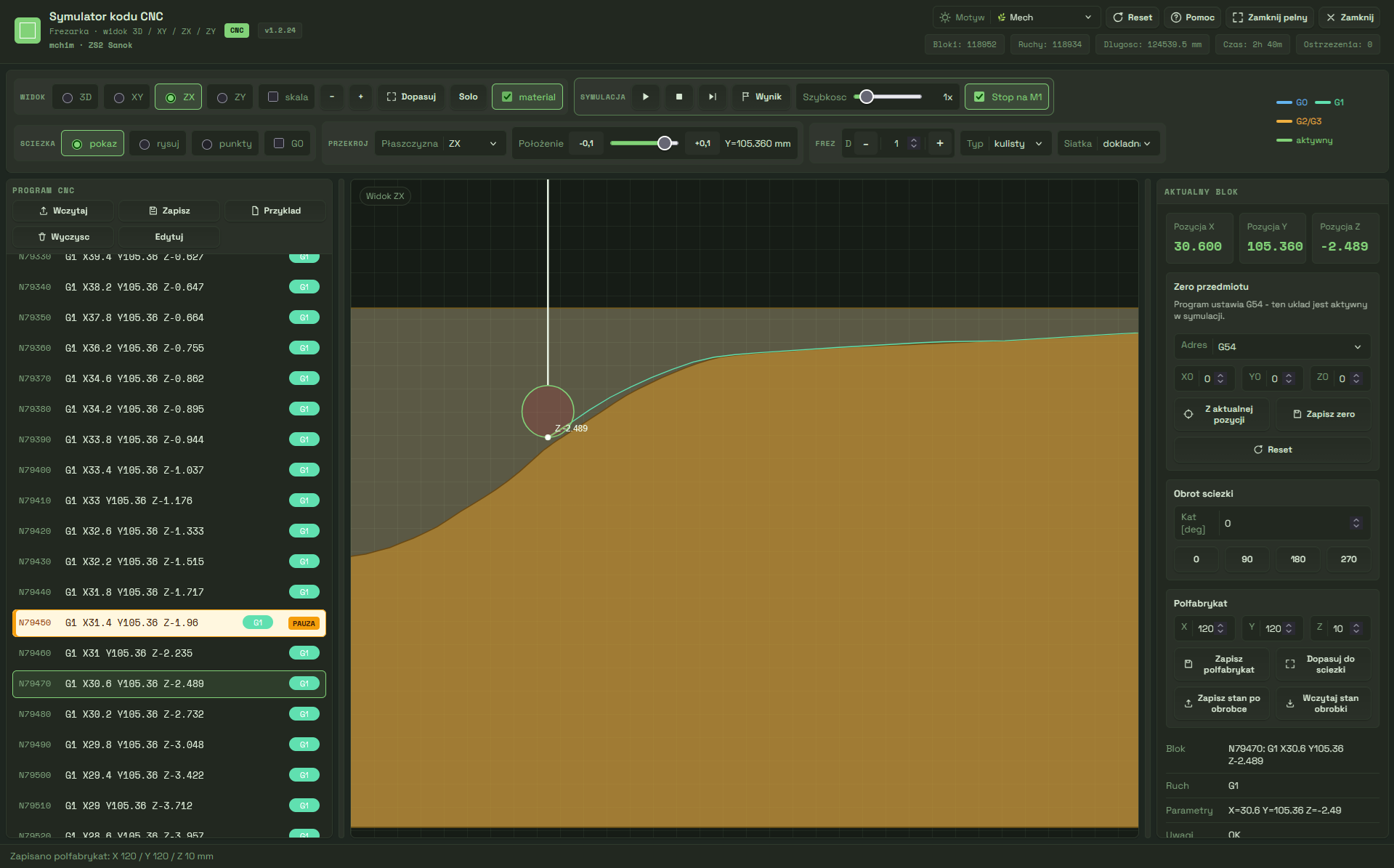

Analiza przekrojów

W każdej chwili można przeanalizować wynik obróbki w przekrojach XY, XZ oraz YZ.

przekrój XY,
przekrój XZ,
przekrój YZ,
pomiar głębokości obróbki,
kontrola pozostawionego naddatku.

Dokładna reprezentacja materiału

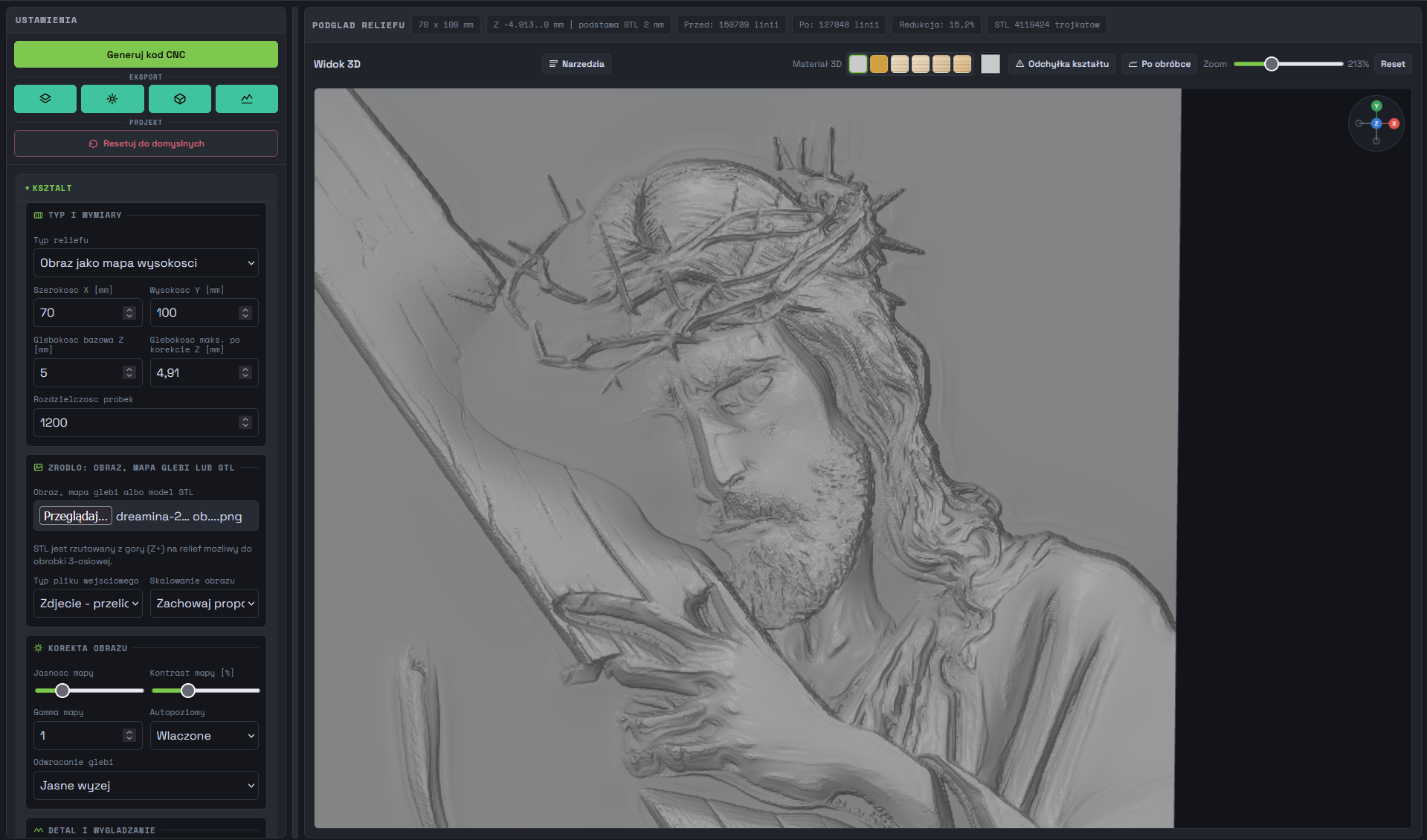

Symulator umożliwia pracę z wysoką rozdzielczością próbkowania materiału, dzięki czemu wynik symulacji wiernie odzwierciedla rzeczywistą obróbkę.

próbkowanie do 1200 × 1200,
dokładna analiza powierzchni,
wierniejsza symulacja obróbki,
większa dokładność porównania modeli.

Najważniejsze możliwości symulatora

✔ Wczytywanie programów NC

✔ Tworzenie nowych programów

✔ Edycja kodów NC

✔ Symulacja materiału

✔ Symulacja ścieżki narzędzia

✔ Symulacja krokowa

✔ Symulacja automatyczna

✔ Podgląd XY

✔ Podgląd XZ

✔ Podgląd YZ

✔ Zapis półfabrykatu

✔ Wznowienie obróbki po zgrubnej

SVG Studio i SVG Studio CNC

Moduły SVG Studio i SVG Studio CNC obejmują dziś cały prosty przepływ pracy z grafiką wektorową: od wczytania obrazu, wektoryzacji i ręcznej edycji projektu, przez kontrolę warstw, aż po przeliczenie SVG na program NC.

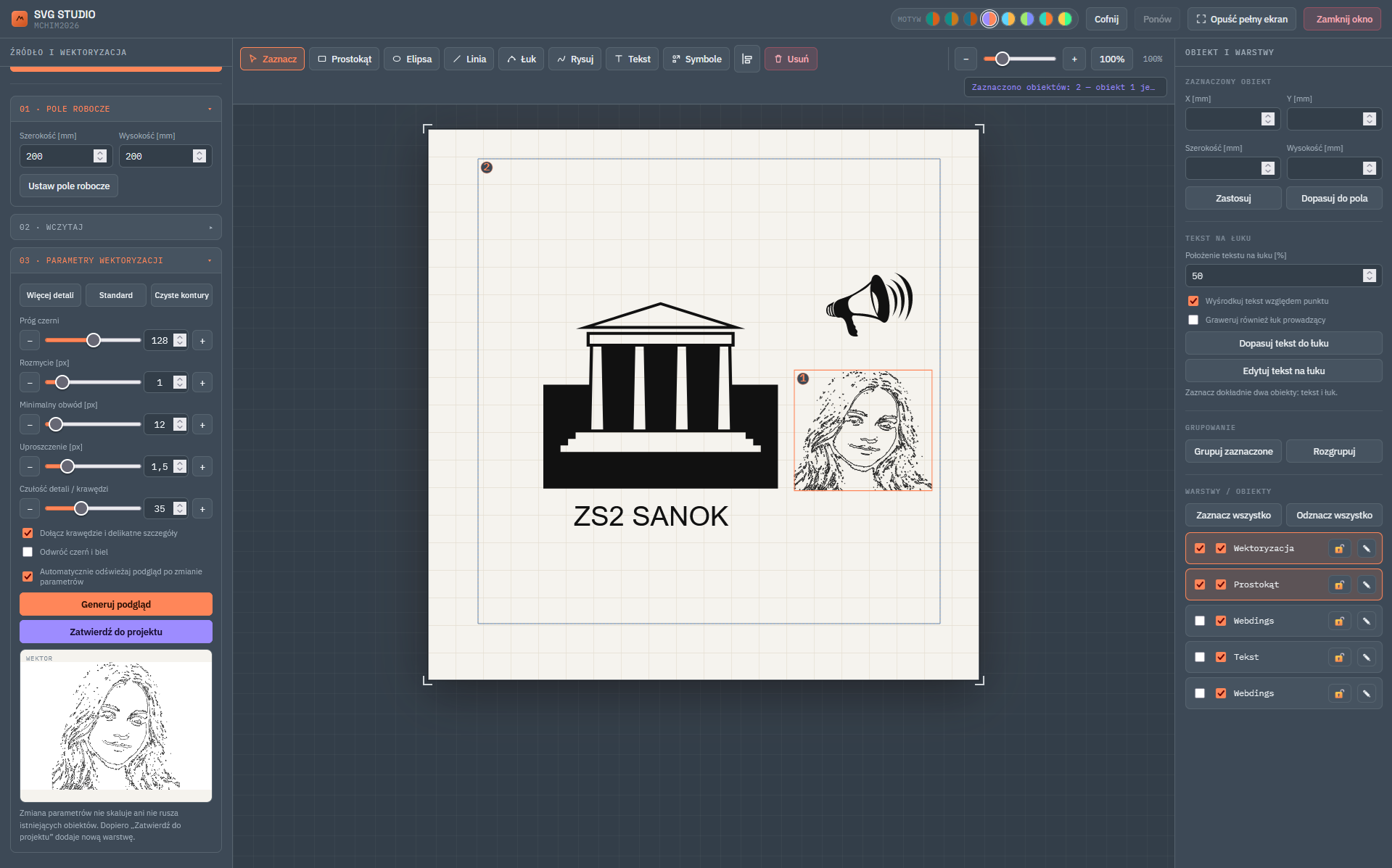

SVG Studio

Program służy do przygotowywania projektów wektorowych SVG. Pozwala wczytać obraz rastrowy lub gotowy SVG, przekształcić grafikę na kontury, dopracować wynik w dużym podglądzie, dodać własne elementy, teksty, symbole i proste kształty, a następnie uporządkować projekt na warstwach.

wektoryzacja obrazu do konturów z dużym podglądem wyniku,
regulacja progu, rozmycia, uproszczenia, czułości detali i grubości linii,
wczytywanie gotowych plików SVG jako nowych warstw,
rysowanie linii, prostokątów, elips, łuków, łamanych i własnych ścieżek,
dodawanie tekstu, tekstu na łuku oraz symboli,
zaznaczanie wielu obiektów, przesuwanie grupy, kopiowanie i wklejanie,
skalowanie, wyrównywanie, grupowanie, blokowanie i ukrywanie obiektów,
osobny plik pomocy z mapą programu i powiększonymi zrzutami,
zapis gotowego projektu do pliku SVG.

Uruchom SVG Studio Pomoc SVG Studio

SVG Studio CNC

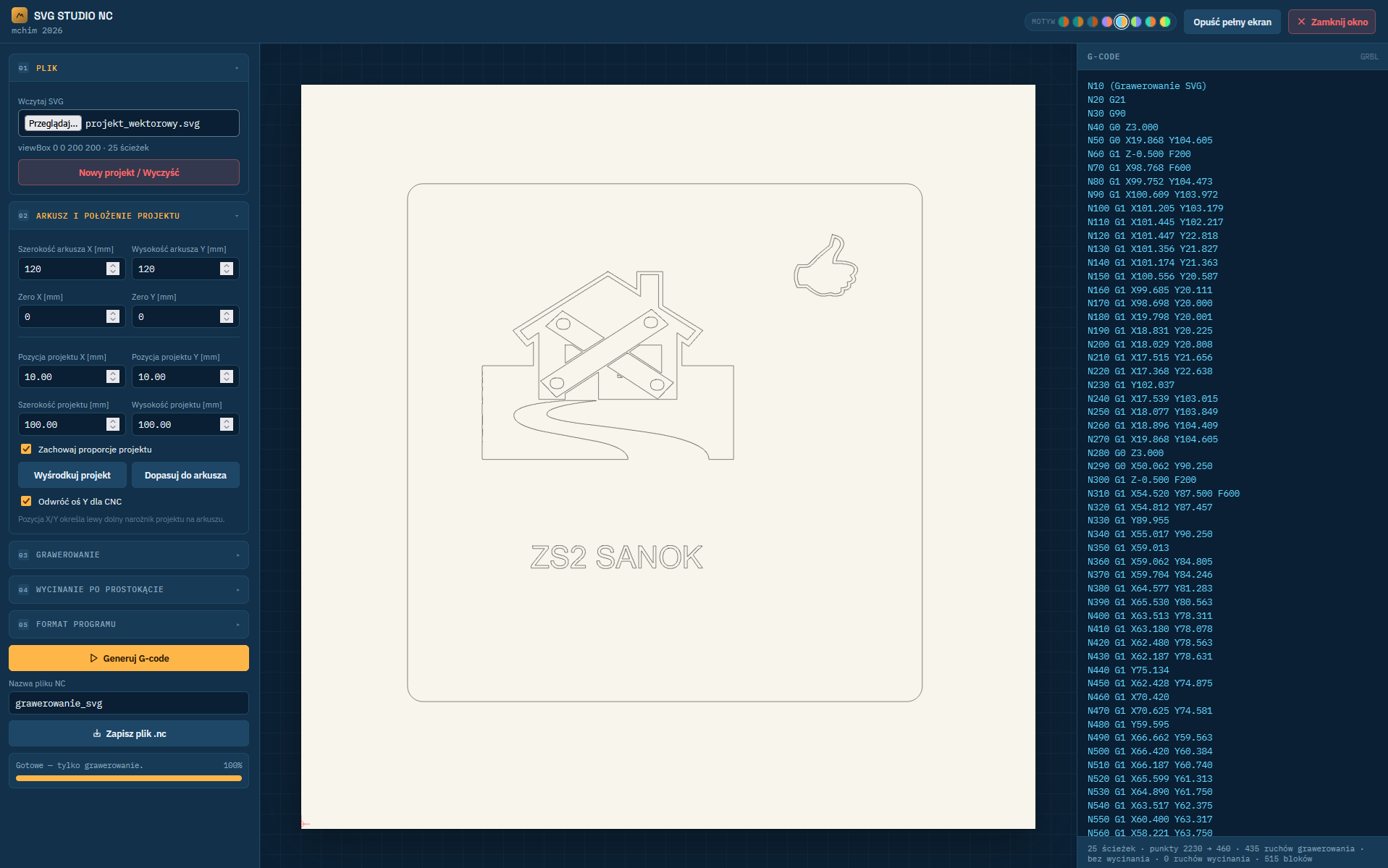

Program służy do zamiany gotowego pliku SVG na program obróbki CNC. Odczytuje ścieżki wektorowe także z bardziej złożonych plików pobranych z internetu, przelicza je na ruch frezu, umożliwia ustawienie wymiarów, położenia, głębokości i posuwów, a następnie generuje kod NC.

wczytywanie plików SVG i podgląd projektu na arkuszu,
bezpieczniejsze przeliczanie obcych SVG bez zawieszania programu,
ustawianie arkusza, skali, punktu zero oraz pozycji projektu,
dobór głębokości Z, Z bezpiecznego, posuwów i tolerancji uproszczenia,
generowanie G-code dla grawerowania konturów,
opcjonalne dodanie prostokąta wycinania z przejściami,
osobny plik pomocy opisujący ustawienia i przebieg pracy,
zapis gotowego pliku .nc.

Uruchom SVG Studio CNC Pomoc Studio NC

Porównanie możliwości programów

Funkcja	Generator Reliefów	Symulator NC	SVG Studio	SVG Studio CNC
Fotografie i obrazy źródłowe	✔	—	✔	—
Mapy głębi i mapy wysokości	✔	—	—	—
Modele STL	✔	—	—	—
Edycja reliefów	✔	—	—	—
Projektowanie i edycja SVG	—	—	✔	—
Wektoryzacja obrazu do konturów	—	—	✔	—
Warstwy, tekst i proste kształty	—	—	✔	—
Kopiowanie, wklejanie i praca na wielu obiektach	—	—	✔	—
Duży podgląd konwersji i regulacja grubości linii	—	—	✔	—
Generowanie kodów NC	✔	—	—	✔
G-code z plików SVG	—	—	—	✔
Bezpieczniejsze wczytywanie złożonych plików SVG	—	—	✔ import SVG	✔
Osobne pliki pomocy HTML	—	—	✔	✔
Ustawianie głębokości, posuwów i Z bezpiecznego	✔	—	—	✔
Edycja programów NC	—	✔	—	—
Symulacja obróbki i ścieżki narzędzia	—	✔	—	—
Przekroje XY/XZ/YZ	—	✔	—	—
Zapis półfabrykatu	—	✔	—	—
Zapis gotowego pliku projektu	✔	✔	✔ SVG	✔ NC
