Do czego służy SVG STUDIO?

SVG STUDIO służy do przygotowania prostych projektów wektorowych: rysowania konturów, importu SVG, wektoryzacji obrazów rastrowych oraz zapisu gotowego pliku SVG. Taki plik można potem wczytać do programu studio_nc, żeby wygenerować G-code dla CNC.

Najczęstszy użytekWczytaj obraz, dobierz parametry wektoryzacji, zatwierdź kontury i zapisz SVG.

Praca ręcznaRysuj prostokąty, elipsy, linie, łuki, tekst i symbole bezpośrednio na polu roboczym.

Porządek w projekcieUżywaj warstw, grupowania, kopiowania, wklejania i wyrównywania obiektów.

Mapa programu

Na zrzucie poniżej widać główne części SVG STUDIO. Powiększone fragmenty pokazują, gdzie znajdują się najważniejsze funkcje.

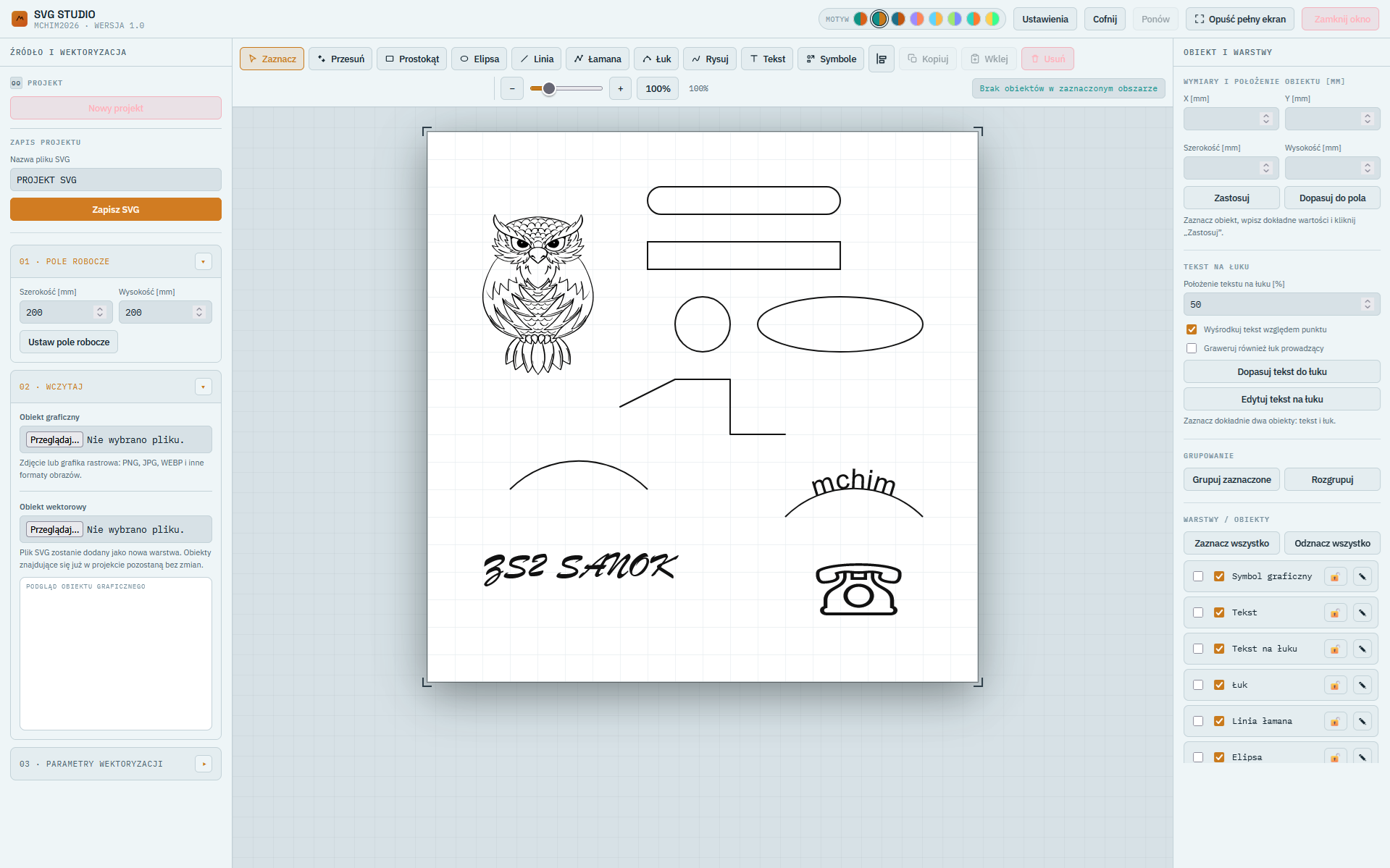

Pełny widok programu SVG STUDIO — Pełny widok: panel źródła i wektoryzacji po lewej, pole robocze pośrodku, panel obiektów i warstw po prawej.

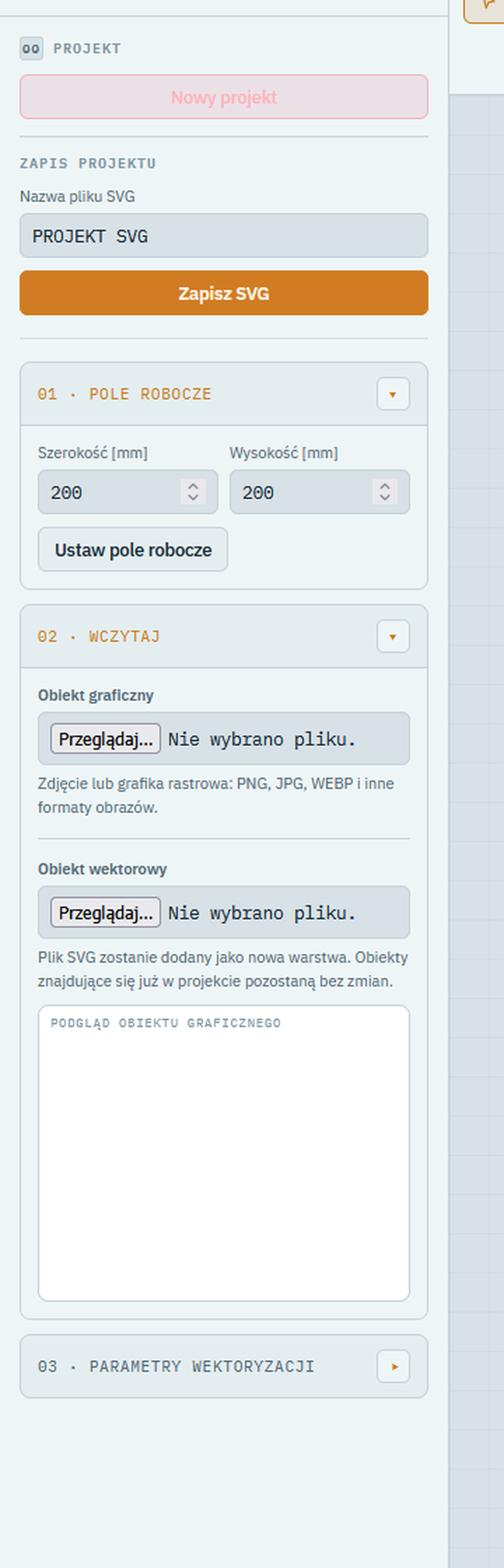

Lewy panel SVG STUDIO — **Lewy panel:** nowy projekt, zapis SVG, rozmiar pola, import grafiki i parametry wektoryzacji.

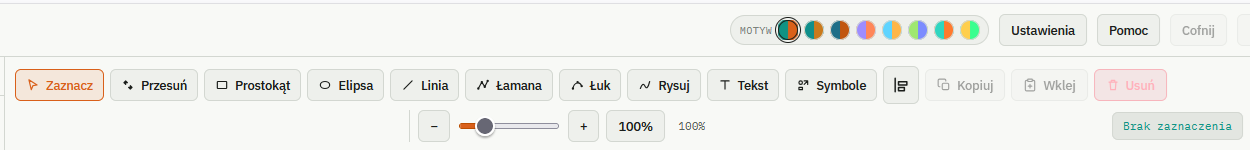

Pasek narzędzi SVG STUDIO — **Pasek narzędzi:** tutaj wybierasz zaznaczanie, przesuwanie widoku, rysowanie figur, łuków i linii, tekst, symbole, kopiowanie, wklejanie, usuwanie oraz powiększenie widoku.

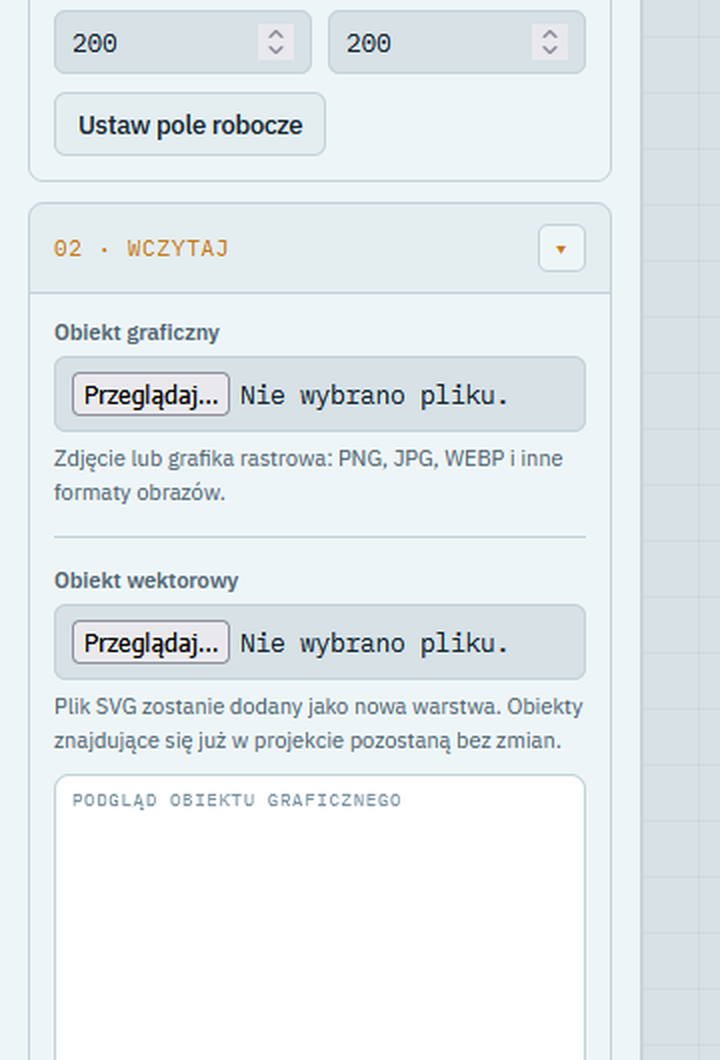

Parametry wektoryzacji SVG STUDIO — **Wektoryzacja:** suwaki progu, rozmycia, uproszczenia, czułości krawędzi, grubości linii oraz duży podgląd konwersji.

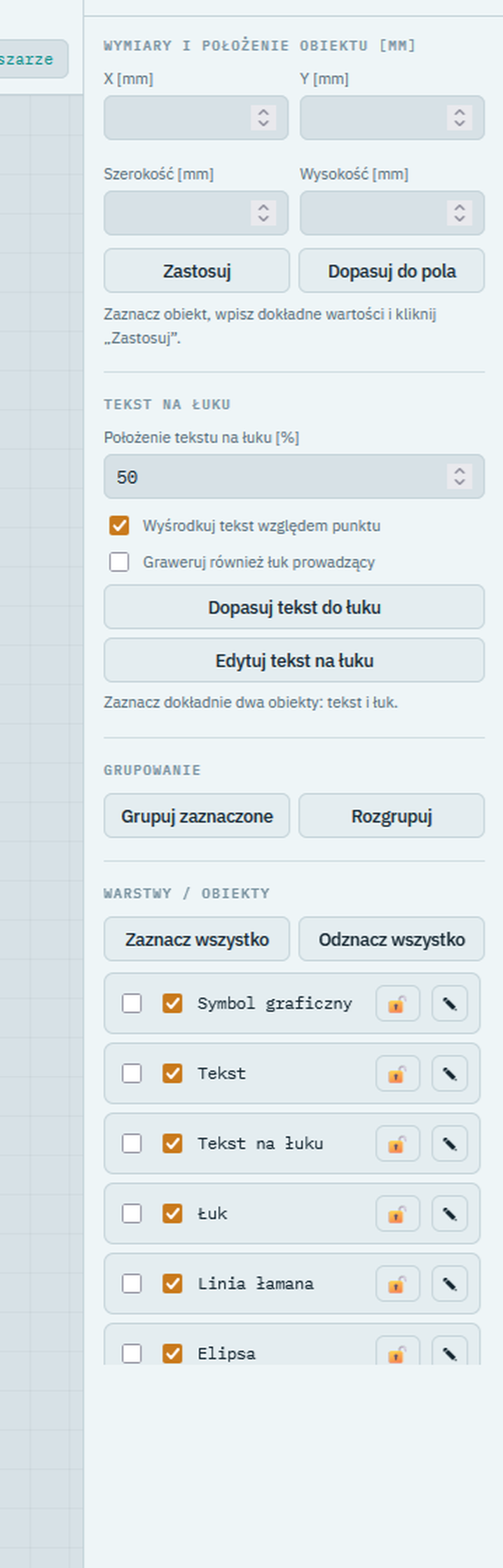

Panel warstw SVG STUDIO — **Prawy panel:** dokładne położenie i rozmiar obiektu, tekst na łuku, grupowanie, zaznaczanie i lista warstw.

Gdzie importować obraz? Lewy panel, sekcja 02 · Wczytaj.

Gdzie sprawdzić wynik konwersji? Lewy panel, sekcja 03 · Parametry wektoryzacji, przycisk Duży podgląd konwersji.

Gdzie zarządzać obiektami? Prawy panel, sekcja Obiekty i lista warstw.

Pole robocze

Na początku ustaw rozmiar projektu w milimetrach. Ten rozmiar będzie zapisany w SVG i będzie podstawą dalszej pracy w CNC.

W sekcji Pole robocze wpisz szerokość i wysokość projektu.

Kliknij Ustaw pole robocze.

W razie potrzeby użyj Ustawienia, aby zmienić siatkę, jasność tła i przyciąganie do siatki.

Jeżeli projekt ma trafić do CNC, od razu pracuj w docelowym rozmiarze w milimetrach.

Import plików

Obraz rastrowy

Do pola Obiekt graficzny możesz wczytać PNG, JPG, WEBP i podobne formaty. Obraz sam w sobie nie jest jeszcze wektorem. Po wczytaniu użyj parametrów wektoryzacji.

Plik SVG

Do pola Obiekt wektorowy możesz wczytać gotowy SVG. Plik zostanie dodany jako nowa warstwa w projekcie.

Format EPS nie jest obsługiwany bezpośrednio w przeglądarce. Najpierw przekonwertuj EPS do SVG w Inkscape, Illustratorze, Corelu albo dobrym konwerterze.

Wektoryzacja obrazów

Wektoryzacja zamienia obraz rastrowy na kontury. Wynik zależy od jakości obrazu i ustawień suwaków.

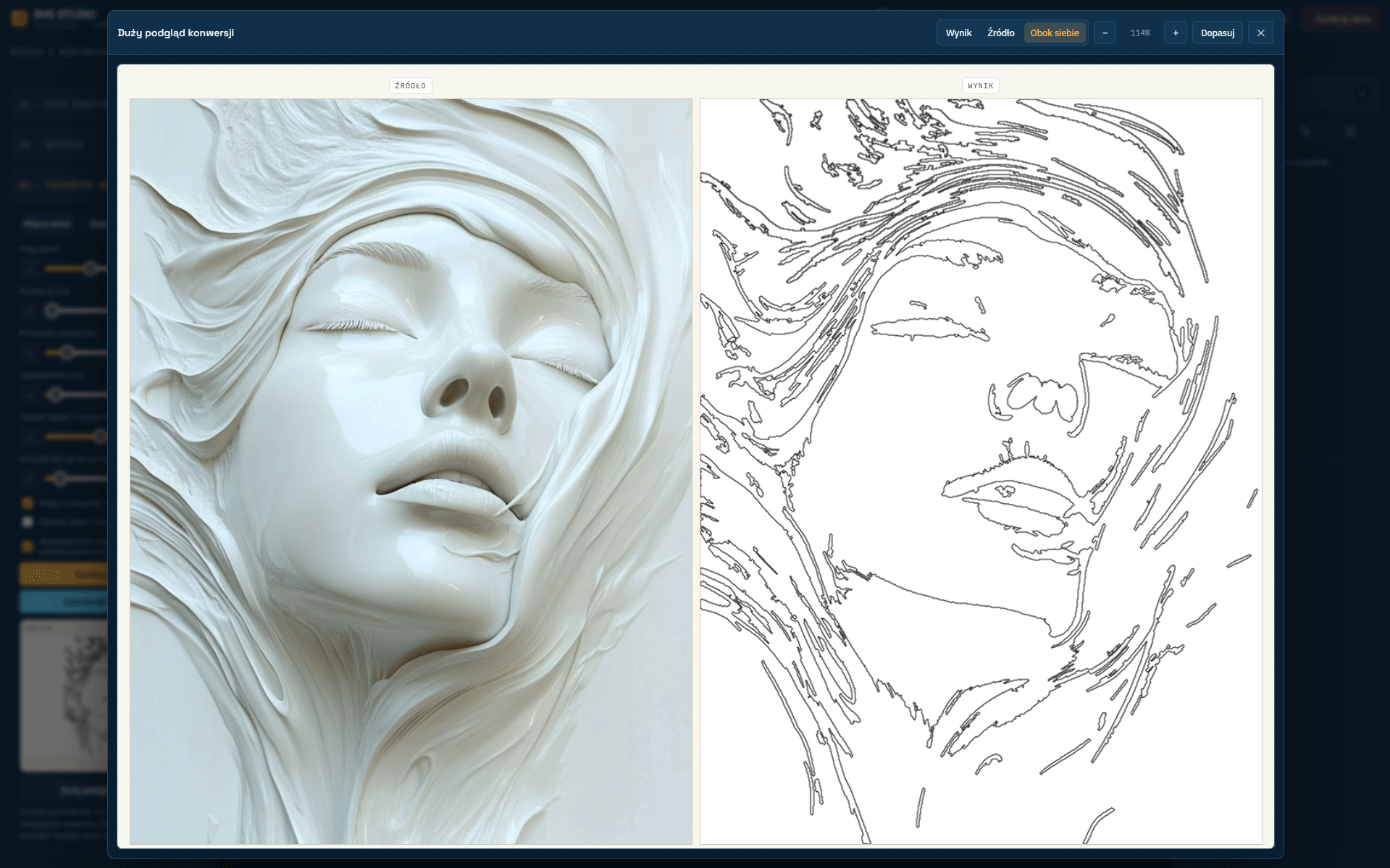

Konwersja obrazu rastrowego do SVG w SVG STUDIO — **Konwersja do SVG:** po wczytaniu obrazu dobierz ustawienia, sprawdź podgląd i zatwierdź gotowe kontury do projektu.

Parametr	Co robi	Kiedy zmieniać
Próg czerni	Określa, które piksele są uznawane za czarne.	Gdy kontur jest zbyt ubogi albo zbyt zaszumiony.
Rozmycie	Wygładza obraz przed analizą.	Gdy grafika ma brudne krawędzie lub szum.
Minimalny obwód	Usuwa bardzo małe kontury.	Gdy pojawiają się kropki i drobne śmieci.
Uproszczenie	Zmniejsza liczbę punktów na konturach.	Gdy wynik jest zbyt ciężki albo zbyt poszarpany.
Czułość detali / krawędzi	Dodaje delikatne linie wykryte z krawędzi obrazu.	Gdy znikają oczy, usta, pióra, włosy lub cienkie kreski.
Grubość linii po konwersji	Zmienia widoczną grubość linii w wyniku.	Gdy podgląd albo późniejszy SVG ma zbyt cienkie/grube kontury.

Duży podgląd

Przycisk Duży podgląd konwersji otwiera duże okno, w którym możesz porównać Źródło, Wynik albo oba obrazy Obok siebie. Dostępne są też powiększenie, pomniejszenie i dopasowanie do okna.

Zmiany suwaków nie dodają obiektu do projektu. Dopiero Zatwierdź do projektu tworzy warstwę z konturami.

Rysowanie ręczne

Na górnym pasku wybierasz narzędzie. Po narysowaniu obiektu program automatycznie wraca do zaznaczania.

Narzędzie	Użycie
Zaznacz	Wybór, przesuwanie i skalowanie obiektów.
Przesuń	Przesuwanie powiększonego widoku.
Prostokąt / Elipsa / Linia	Kliknij i przeciągnij na polu roboczym.
Łamana	Klikaj kolejne punkty. Zakończ dwuklikiem albo klawiszem Enter.
Łuk	Wskaż punkty łuku zgodnie z komunikatem w programie.
Rysuj	Swobodne rysowanie myszką.

Obiekty i warstwy

Każdy obiekt jest widoczny na liście warstw. Możesz go zaznaczać, ukrywać, blokować i zmieniać nazwę.

Zaznaczenie wielu obiektów: zaznacz ramką na polu roboczym albo użyj checkboxów na liście warstw.
Przesuwanie wielu obiektów: po zaznaczeniu grupy złap dowolny zaznaczony obiekt i przeciągnij.
Kopiowanie: użyj przycisku Kopiuj lub Ctrl + C.
Wklejanie: użyj Wklej lub Ctrl + V.
Szybkie powielenie: Ctrl + D.
Grupowanie: zaznacz co najmniej dwa obiekty i kliknij Grupuj zaznaczone.

Pierwszy zaznaczony obiekt jest obiektem odniesienia przy wyrównywaniu do pierwszego zaznaczonego.

Tekst i symbole

Tekst

Kliknij narzędzie Tekst, wpisz treść, wybierz font i rozmiar, a następnie wskaż miejsce na polu roboczym. Zaznaczony tekst można ponownie edytować.

Tekst na łuku

Zaznacz dokładnie dwa obiekty: tekst i ścieżkę łuku. Potem użyj Dopasuj tekst do łuku. Możesz ustawić przesunięcie tekstu oraz zdecydować, czy łuk prowadzący ma być również grawerowany.

Symbole

Narzędzie Symbole pozwala wstawiać gotowe znaki graficzne jako elementy projektu.

Zapis SVG

W sekcji Zapis projektu wpisz nazwę pliku i kliknij Zapisz SVG. Plik SVG można potem wczytać do `studio_nc`.

Przed zapisem usuń lub ukryj obiekty testowe. Program zapisuje widoczną zawartość projektu.

Typowe problemy

Wektoryzacja wygląda jak podwójne kontury

To normalne przy obrazach z grubą czarną kreską. Program wykrywa krawędź po obu stronach kreski. Spróbuj zmniejszyć czułość krawędzi, zwiększyć rozmycie albo użyć SVG przekonwertowanego z prawdziwego wektora.

Po imporcie SVG nic nie widać

Sprawdź rozmiar projektu i warstwy. Obiekt może być bardzo mały, bardzo duży albo poza polem roboczym.

Za dużo punktów w CNC

Zwiększ Uproszczenie albo Minimalny obwód. Lżejszy SVG szybciej wczyta się w `studio_nc`.
